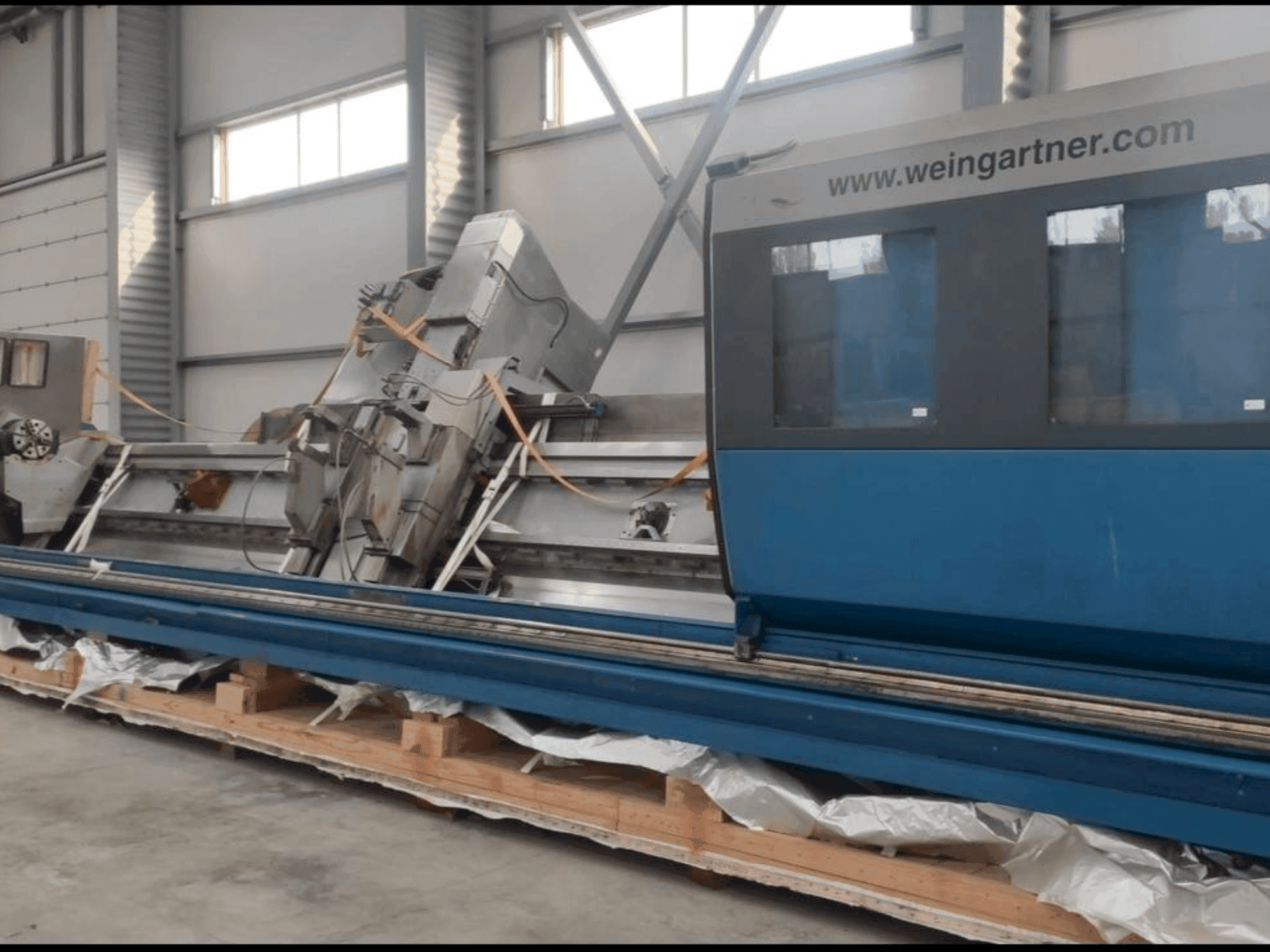

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Další vybavení

• - Vřeteník: Napájení AC servomotorem: 1FT6 105 – 8SF71 – 3AG1, Točivý moment dostupný na hlavním vřetenu v provozu S1, Kuželový převod: 4:1, Šnekový převod: 15:1, Celkový redukční poměr: 60:1, Výška hlavního vřetena: 1550 mm, Vrtání hlavního vřetena: 108 mm, Chuck Gr. 315: Průměr otvoru: 95 mm, Max. tlak: 27 bar, Max. upínací síla při 27 bar: 17500 daN, Vnější upnutí: 25 – 245 mm, Vnitřní upnutí: 90 – 310 mm
• - Dopravník třísek: Výkon pohonu: 1,1 kW, Šířka výsypu: 250 mm, Výška výsypu: 850 mm, Dopravované třísky: 300 dm³/h
• - Hydraulika: Dodávka čerpadla: 27 l/min, Max. systémový tlak: 80 bar, Výkon pohonu: 4,6 kW, Objem nádrže: 60 l, Výkon olejového chladiče: 0,3 kW
• - Frézovací jednotka PUFK-320: Periferní a odvalovací frézovací jednotka, otočná osa A posuv AC servomotorem: 1FT6 084 – 8AF71 – 3EL4, planetová převodovka: 70:1, převodový poměr: 3:1, celkový redukční poměr: 210 : 1, Max. rychlost natáčení: 90°/sec, Rozsah otáčení: ±90°, Posuv střídavým motorem hlavního vřetena: 1PH7 137 – 2NF22 – 0CJ2, Max. průměr frézovací hlavy: 260 mm, Max. rychlost řezací hlavy: 300 min⁻¹
• - Loupací jednotka (volitelná): Napájení střídavým motorem hlavního vřetena: 1PH7 137 – 2NF22 – 0CC2, Převodový poměr: 2,4:1, Max. rychlost řezací hlavy: 1800 min⁻¹
• - Přední pevná opěra: Rozsah průměru (frézovací čelisti): 25 – 220 mm, Max. upínací síla při 80 barech (bez účinnosti): 1200 daN, Max. upínací tlak: 80 bar
• - Stabilní zadní opěrka: Rozsah průměru (délka frézovacích čelistí): 25 – 220 mm, Max. upínací síla při 80 barech (bez účinnosti): 1200 daN, Max. upínací tlak: 80 bar
• - Koník: Posuv AC servomotorem: 1FT6 064 – 6AF71 – 3EK4, Kuželový čelní převod: 50:1, Rychloposuv max: 5000 mm/min, Průměr pinoly: 160 mm, Zdvih: 200 mm, Tlak při 50 bar: 1500 daN, Napětí při 50 bar: 1000 daN, Max. tlak: 50 bar
• - Podpěra obrobku: Rozsah průměru: 70 – 220 mm
• - Celkové specifikace stroje: Napájecí napětí: 3 x 380 V ± 10 %, Cyklus: 50 Hz ± 2 %, Max. příkon: 57 kW, Max. výkon: 100 A, Řídicí napětí: 24 V DC, Systémový tlak (pneumatika): 6 – 10 bar, Spotřeba vzduchu: 15 – 20 m³/hod, Vzduchový konektor: ½”, Systémový tlak (hydraulika): 90 bar

Dodatečné informace

Výhody stroje

• Výhody technického stroje:
  • - Obrobitelné materiály: frézování mezi hroty: min. Délka: 585 mm, max. Délka: 8 620 mm, průměr: 25 – 220 mm
  • - Součásti stroje: základ stroje: vzdálenost podélného vedení saní: 700 mm, délka podélného vedení saní: 10 900 mm, hmotnost: 20 000 kg, podélné saně (osa z): posuv střídavým servomotorem: 1ft6 086 – 8af71 – 3ek4, kuželový převod: 10:1, průměr kuličkového šroubu: 80 mm, rozteč kuličkového šroubu: 20 mm, rychloposuv max: 5000 mm/min, příčné saně (osa x): posuv střídavým servomotorem: 1ft6 086 – 1af71 – 3eh1, kuželový převod: 6:1, průměr kuličkového šroubu: 50 mm, rozteč kuličkového šroubu: 10 mm, rychloposuv max: 5000 mm/min, dráha pojezdu příčného suportu pro frézování: 256 mm, offsetový suport (osa y) : posuv střídavým servomotorem: 1ft6 084 – 1af71 – 3eh1, kuželový převod: 6:1, průměr kuličkového šroubu: 50 mm, rozteč kuličkového šroubu: 10 mm, rychloposuv max: 3000 mm/min, dráha pojezdu příčného saně pro frézování: 250 mm
  • - Vysoce přesná a robustní konstrukce s pokročilým řízením servomotoru, všestranné možnosti obrábění s více jednotkami a stabilními podpěrami
• Kvalitativní výhody stroje:
  • - Zvýšená přesnost s pokročilými převodovými poměry a mechanismy s kuličkovým šroubem, efektivní provoz s vysokou rychlostí rychlého posuvu

Informace navíc

• - Stroj je stále pod proudem
