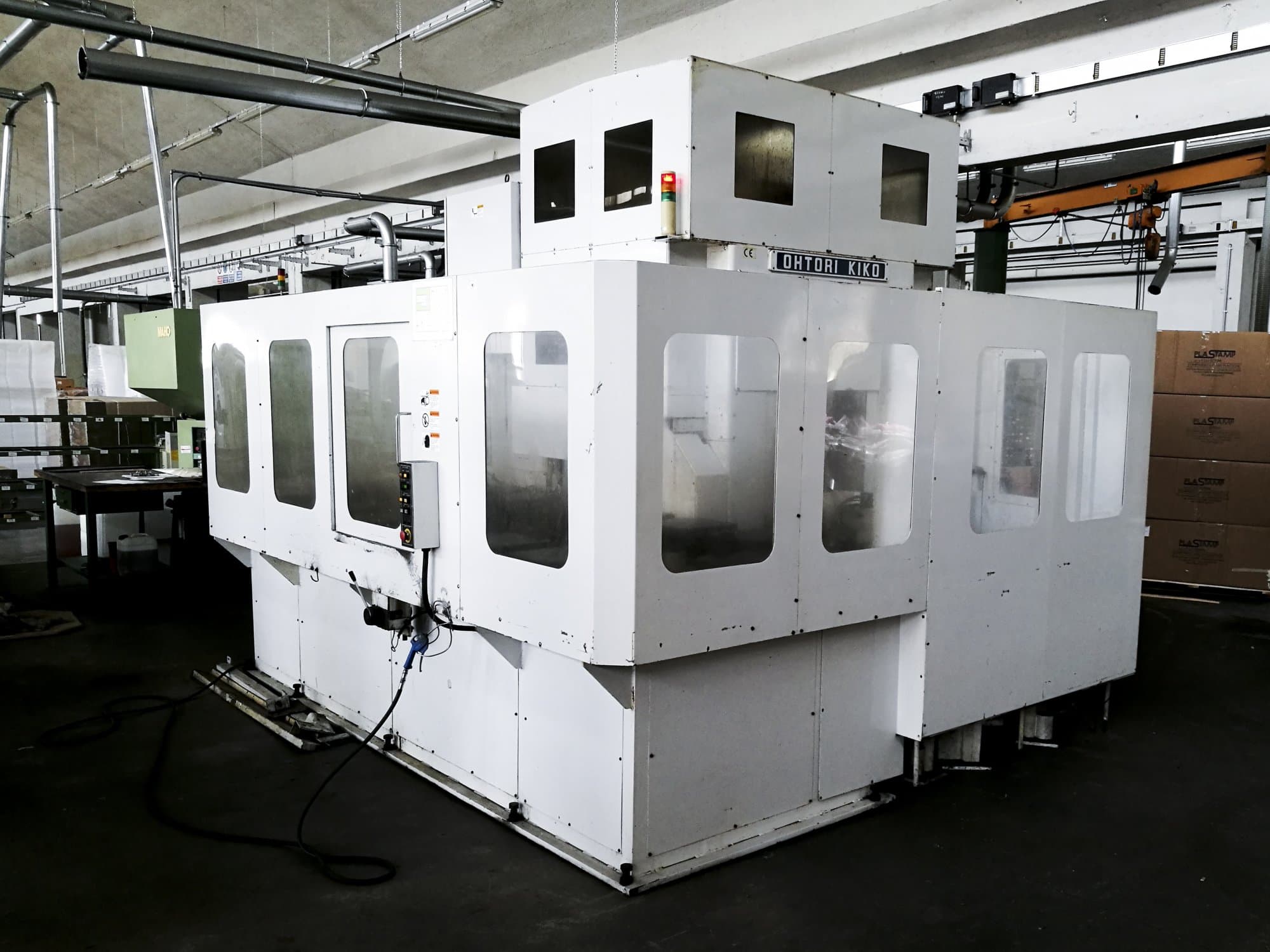

OHTORI KIKO - OSU 545IT-MIL-OHT-2000-00001

Všeobecné údaje

• Šířka: 3915 mm
• Hloubka měření: 3835 mm
• Výška měření: 3145 mm
• Hmotnost stroje: 12300 kg

Řídící jednotka

• Výrobce: FANUC
• Model: Series 15-M
• Dálkové ovládání: Ano

Hlavní jednotka

• Počet vřeten: 1
• Rozsah otáček vřetena: 60-6000 1/min
• Zúžení nástroje: ISO 40

Pojezdy os

• Osa X Pojezdy os: 460 mm
• Osa X Pracovní podávání: 4000 mm/min
• Osa X Rapid Traverse: 20 m/min
• Osy Y Pojezdy os: 400 mm
• Osy Y Pracovní podávání: 4000 mm/min
• Osy Y Rapid Traverse: 20 m/min
• Osa Z Pojezdy os: 400 mm
• Osa Z Pracovní podávání: 4000 mm/min
• Osa Z Rapid Traverse: 16 m/min
• A-osa Pojezdy os: -90° - +120° MM
• A-osa Pracovní podávání: 6.5 rpm
• A-osa Rapid Traverse: 15 rpm
• Osy C Pojezdy os: 360 ° MM
• Osy C Pracovní podávání: 10 rpm
• Osy C Rapid Traverse: 25 rpm

Obrobek

• Hmotnost obrobku: 80 kg

Stůl

• Vnější délka: 315 mm
• Vnější šířka: 315 mm

Nástroje

• Sloty v úložišti: 180
• Maximální hmotnost: 6 kg
• Maximální průměr nástroje: 110 mm
• Maximální délka nástroje: 240 mm

Média

• Hlavní elektronické připojení: 200 V / 50 Hz
• Spotřeba energie: 46 kVA
• Tlak vzduchu: 6 bar
