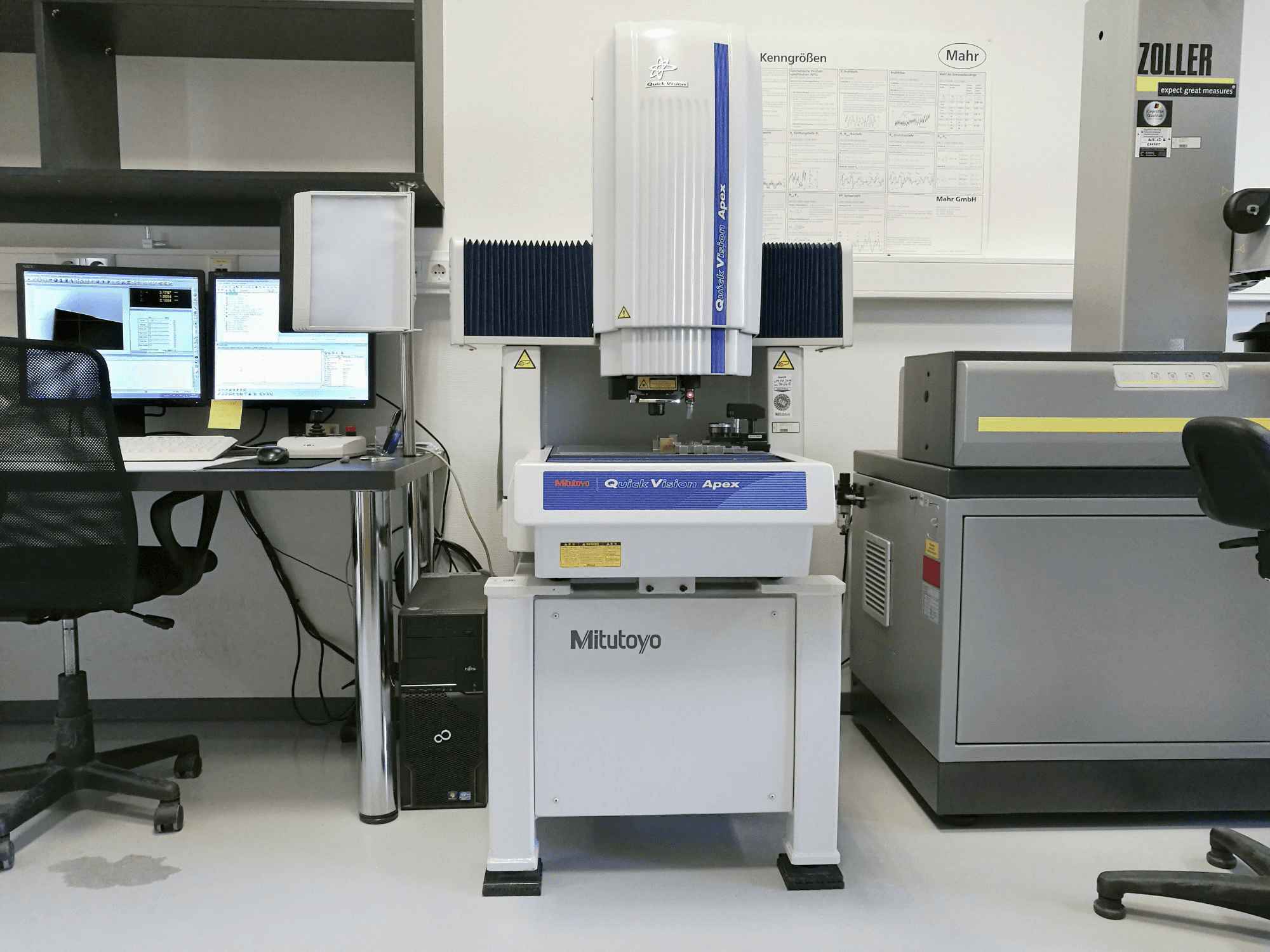

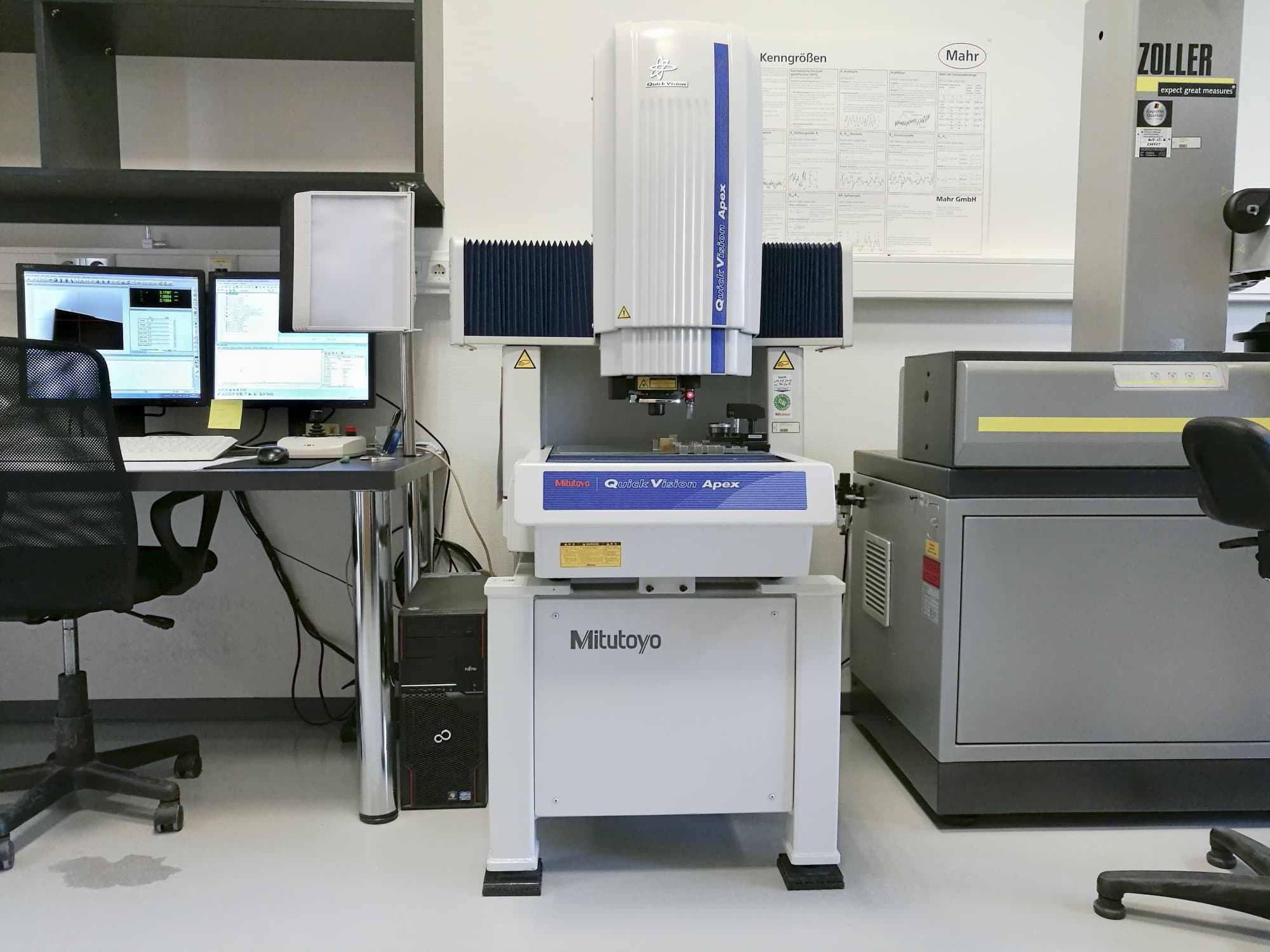

Mitutoyo - QVT1-X302PIL-CDE-MEA-MIT-2011-00001

Všeobecné údaje

• Šířka: 859 mm
• Hloubka měření: 951 mm
• Výška měření: 1609 mm
• Hmotnost stroje: 360 kg

Řídící jednotka

• Uvolnění: 11.101
• Dálkové ovládání: Ano

Hlavní jednotka

• Fotoaparát: Vysoce citlivá CCD kamera B & W
• Osvětlení: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
• Rozlišení: 0.0001 mm

Pojezdy os

• Osa X Pojezdy os: 300 mm
• Osa X Pracovní podávání: 300 mm/s
• Osa X Největší chyba měření: -0.761 µm
• Osa X Přesnost: E1x1-(1.5+3L/1000) µm
• Osy Y Pojezdy os: 200 mm
• Osy Y Pracovní podávání: 300 mm/s
• Osy Y Největší chyba měření: 0.488 µm
• Osy Y Přesnost: E1y2-(1.5+3L/1000) µm
• Osa Z Pojezdy os: 200 mm
• Osa Z Pracovní podávání: 300 mm/s
• Osa Z Největší chyba měření: -0.982 µm
• Osa Z Přesnost: E1z3-(1.5+4L/1000) µm
• Rovina X-Y (Diagonal_1) Největší chyba měření: 1078 µm
• Rovina X-Y (Diagonal_1) Přesnost: E2xy4-(2+4L/1000) µm
• X-Y-rovina (diagonální_2) Největší chyba měření: 1326 µm
• X-Y-rovina (diagonální_2) Přesnost: E2xy5-(2+4L/1000) µm

Obrobek

• Obrobek Z: 200 mm
• Hmotnost obrobku: 20 kg

Stůl

• Vnější délka: 399 mm
• Vnější šířka: 271 mm

Média

• Hlavní elektronické připojení: 230 V / 50 Hz
