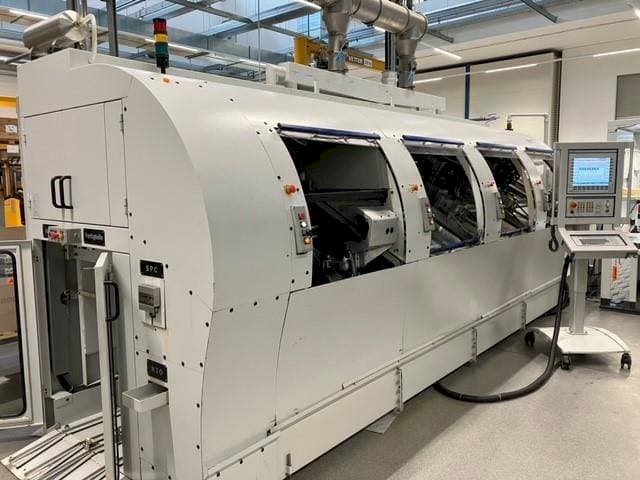

MIKRON - Multistep XSAT-MIL-MIK-2008-00001

Všeobecné údaje

• Šířka: 3000 mm
• Hloubka měření: 2200 mm
• Výška měření: 1200 mm
• Hmotnost stroje: 16000 kg

Řídící jednotka

• Model: MTX

Hlavní jednotka

• Rozsah otáček vřetena: 15000 1/MIN
• Výkon motoru vřetena: 8 kW

Pojezdy os

• Osa X Pojezdy os: 570 mm
• Osa X Rapid Traverse: 40 m/min
• Osy Y Pojezdy os: 320 mm
• Osy Y Rapid Traverse: 40 m/min
• Osa Z Pojezdy os: 265 mm
• Osa Z Rapid Traverse: 24 m/min
• B-osa Pojezdy os: ±130° MM
• Osy C Pojezdy os: 360° MM
• Osy C Rapid Traverse: 40 m/min

Obrobek

• Obrobek se přetéká přes lůžko: 150 mm
• Obrobek je nad podporou: 150 mm
• Obrobek drm: 100 mm

Nástroje

• Sloty v úložišti: 22
• Maximální hmotnost: 2,5 kg
• Maximální průměr nástroje: 63 mm
• Maximální délka nástroje: 105 mm
• Držák nástroje: HSK 40-A
