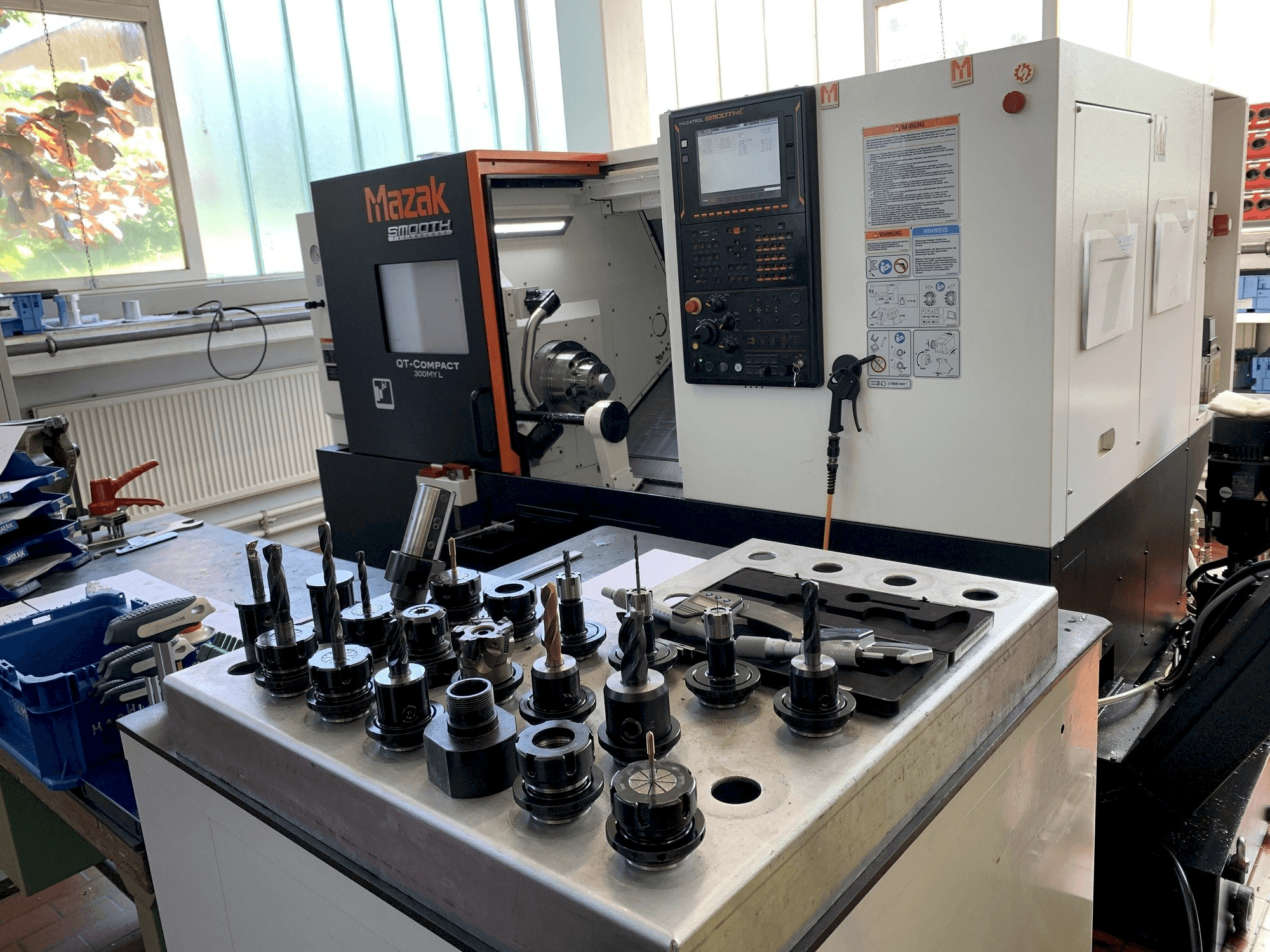

Čelní pohled na Mazak QTC 300MY L500 stroj

Děkujeme za vaši návštěvu

Tento stroj byl nedávno prodán. Prozkoumejte podobné dostupné stroje nebo nám pošlete žádost.

Zobrazit všechny podobné stroje

Zobrazit podobné stroje

Mazak QTC 300MY L500

FOTOGALERIE

Mazak - QTC 300MY L500DE-TUR-MAZ-2018-00001

Prodáno

Máte další otázky? Kontaktujte nás!

Petr Strýček

+420 737 021 218

p.strycek@gindumac.com

Kontaktujte na WhatsApp

GINDUMAC
Produkty
Obráběcí stroje
Mazak QTC 300MY L500

Zobrazit v původním jazyce

Tento soustruh Mazak QTC 300MY L500 byl vyroben v Číně v roce 2018. Pracuje již 5056 hodin. Tento tříosý stroj je provozován prostřednictvím řídicí jednotky MAZATROL SMOOTHC. Může pracovat s rychlostí vřetena až 4000 ot / min a vrtáním vřetena 91 mm. Tento stroj obsahuje několik možností, jako je 1 sada seřizovacích nástrojů a malá skříňka na nářadí s klíčem, šroubovákem a inbusovým klíčem. Dodává se se sadou příruček v elektronické podobě na OD.

Přehled

Výrobce: Mazak
rok: 2018
MODEL: QTC 300MY L500
výrobních hodin: 5056
typ aplikace: Frézování
Země umístění: Německo
Typ stroje: Univerzální obráběcí centrum
řídicí jednotka značky: MAZATROL

Technické informace - Mazak QTC 300MY L500

Všeobecné údaje

Šířka: 1690 mm
Hloubka měření: 2700 mm
Výška měření: 1725 mm
Hmotnost stroje: 4670 kg

Řídící jednotka

Model: SMOOTHC
Výrobce: MAZATROL

Hlavní jednotka

Rozsah otáček vřetena: 4000 1/MIN
Výkon motoru vřetena: 15.0 kW
Vřeteno: 91 mm
Lisovací síla: 5000 KN
Počet os: 3

Pojezdy os

Osa X Pojezdy os: 215 mm
Osa X Rapid Traverse: 30.0 m/min
Osy Y Pojezdy os: 100 mm
Osy Y Rapid Traverse: 10.0 m/min
Osa Z Pojezdy os: 605 mm
Osa Z Rapid Traverse: 30.0 m/min

Obrobek

Hmotnost obrobku: 500 kg

Věžička

Počet nástrojových slotů: 12

Média

Hlavní elektronické připojení: 400 V 50/60 HZ
Spotřeba energie: 26.8 kVA

Dodatečné informace

Další vybavení

Transformátor B688EL110 pro evropský trh
B688M0575 Použití lineárních systémů s vozíky od předních výrobců
B688N0839 SD MEMORY l / F (1P) + USB MEMORY l / F (1P) 1 x USB - paměťové rozhraní (1 SIot)
B688SD120 1 sada seřizovacích nástrojů
Malá skříňka na nářadí s - klíčem - šroubovákem - l imbusovým klíčem
B688SD130 Nohy stroje / vyrovnávací boty
B688S1039 Přesnost vstupu na ose C 0,0001
B688TT014 Integrovaný cestovní brk MK 4 (1000)
B688TT640 Koník s pevným ostnem MK5 (500U)
B688YI 030 ovládání osy Y.

Výhody stroje

Kvalitativní výhody stroje

Průřez nástroje (vnější soustružnický nástroj) 565 mm2
Průměr vyvrtávací tyče (max. ) 40 mm
Vrták o velikosti nástroje 20 mm
Fréza velikosti nástroje 20 mm
Spínací čas 1 věžička 0,23 s
Doba sepnutí plná rotace věže 0,63 s
Výkon frézovacího vřetena (nepřetržitý provoz) 3,7 kw
Výkon frézovacího vřetena (40% ed) 5. 5 kw
Max. Rychlost frézovacího vřetena rychlost frézovacího vřetena 4500 min-1
Max. Krouticí moment frézovacího vřetena 47. 0

Výhody technického stroje

Průměr sklíčidla hlavní vřeteno 10 ''
Max. Průměr houpačky 695 mm
Standardní průměr obrábění 255 mm
Max. Průměr obrábění 340 mm
Max. Průměr tyče hlavní vřeteno 80 mm
Vzdálenost mezi koncem vřetena a revolverovou hlavou 59,5 - 664,5 mm
Max. Hmotnost obrobku sklíčidlo obrábění hlavní vřeteno 450 kg
Hlava vřetena a2-8
Max. Točivý moment 356,0 nm
Tělo koníku s rozsahem pojezdu 565 mm

Informace navíc

Sada návodů v elektronické podobě na OD

*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
