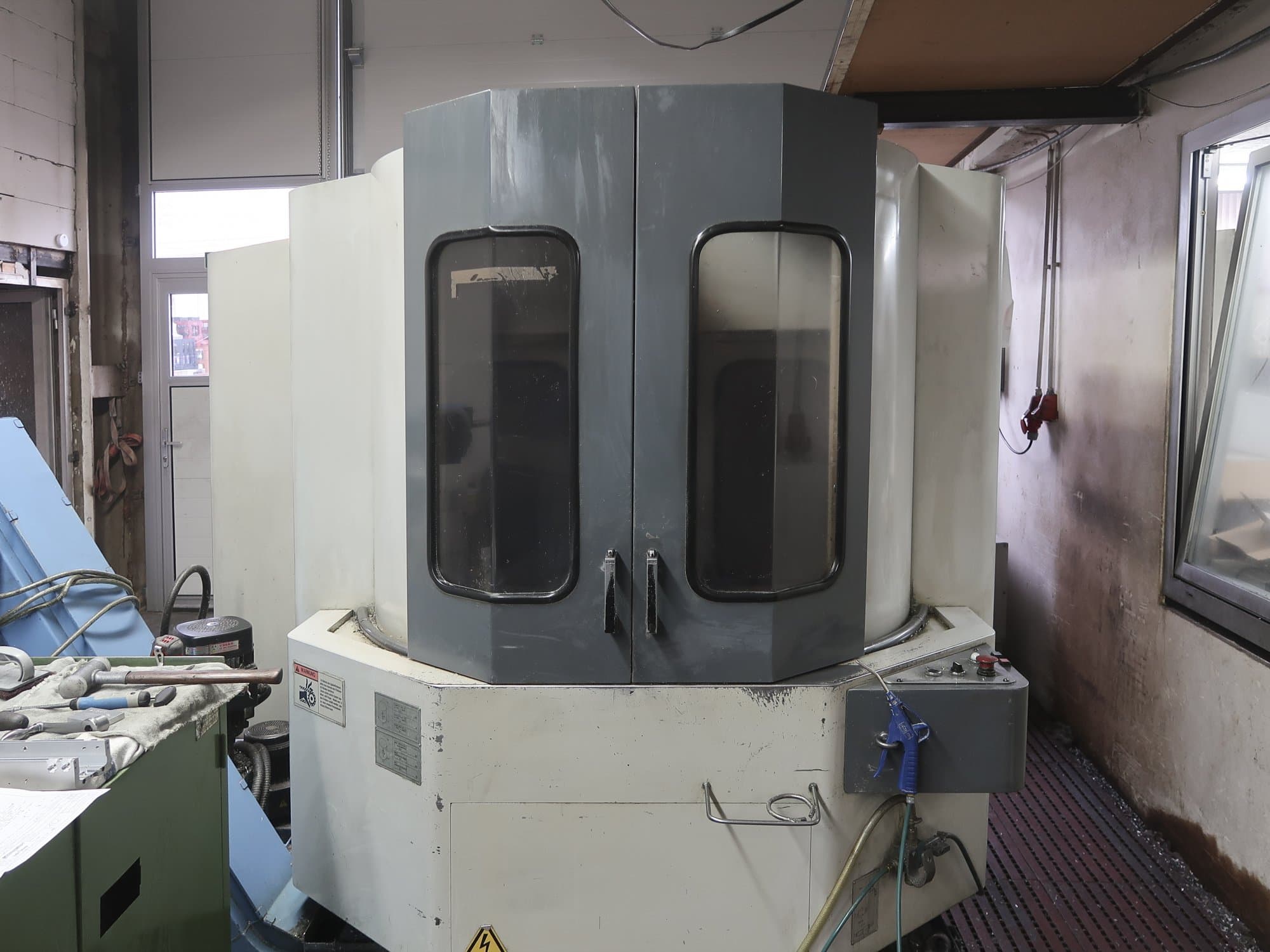

Mazak - HTC-400DE-MIL-MAZ-1998-00001

Všeobecné údaje

• Šířka: 3555 mm
• Hloubka měření: 2260 mm
• Výška měření: 2280 mm
• Hmotnost stroje: 6700 kg

Řídící jednotka

• Model: Mazatrol M20
• Rozhraní: serial
• Výrobce: MAZATROL

Hlavní jednotka

• Počet vřeten: 1
• Rozsah otáček vřetena: 10000 1/min
• Výkon motoru vřetena: 5.5 kW
• Zúžení nástroje: ISO 40

Pojezdy os

• Osa X Pojezdy os: 580 mm
• Osa X Pracovní podávání: 0 - 8000 mm/min
• Osa X Rapid Traverse: 30000 mm/min
• Osa X Vůle: 0.02 mm
• Osy Y Pojezdy os: 510 mm
• Osy Y Pracovní podávání: 0 - 8000 mm/min
• Osy Y Rapid Traverse: 30000 mm/min
• Osa Z Pojezdy os: 510 mm
• Osa Z Pracovní podávání: 0 - 8000 mm/min
• Osa Z Rapid Traverse: 30000 mm/min
• Osa Z Vůle: 0.01 mm

Obrobek

• Obrobek drm: 560 mm
• Obrobek Z: 630 mm
• Hmotnost obrobku: 300 kg

Stůl

• Vnější délka: 400 mm
• Vnější šířka: 400 mm

Nástroje

• Sloty v úložišti: 24
• Maximální hmotnost: 8 kg
• Maximální průměr nástroje: 95 / 115 mm
• Maximální délka nástroje: 380 mm

Média

• Hlavní elektronické připojení: 380 V / 50 Hz
• Spotřeba energie: 28 kVA
• Tlak vzduchu: 6 bar
• Mazací nádrž: 300 L
• Olejová nádrž: 3 L
• Dopravník třísek: Ano
• Vnitřní chlazení: Ano
