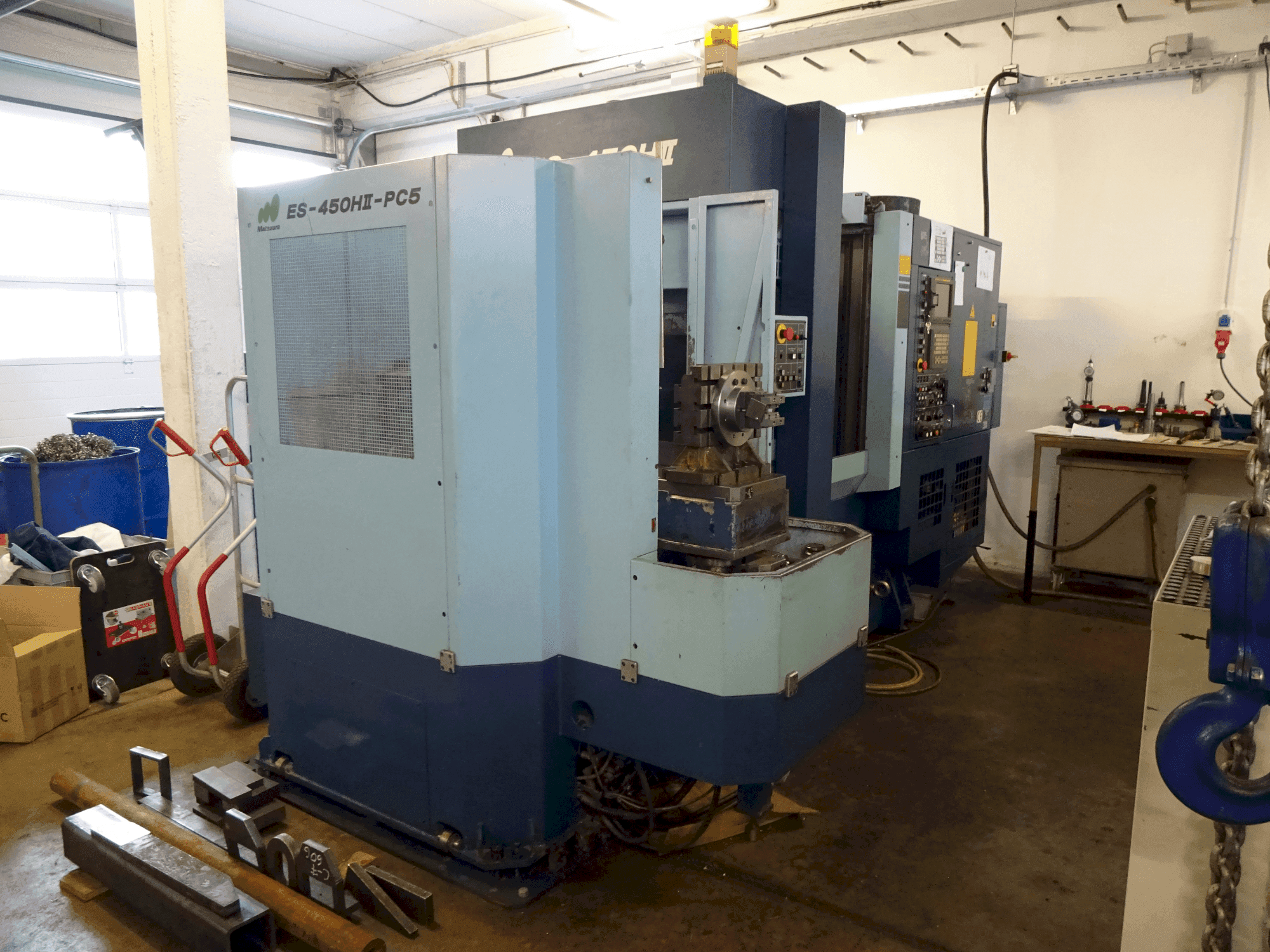

Matsuura - ES-450HII PC5DE-MIL-MAT-1999-00001

Dodatečné informace

Výhody stroje

• Výhody technického stroje:
  • - Výška plochy stolu (od podlahy): 1000 mm

Informace navíc

• - Traverzy: Osa X (sloupec vpravo/vlevo): 450 mm (250 vlevo, 200 vpravo) Osa Y (hlava vřetena nahoru/dolů): 400 mm Osa Z (paleta tam/vpřed): 400 mm (+250 při výměně palety) Obrobek Vzdálenost mezi vrcholem palety: středem palety a sloupkem vřetena 80 mm kluzné dráhy: 120~520mm Paleta: Pracovní plocha: 300 x 300mm Maximální nosná hmotnost: 200kg Otvor s povrchovým závitem (velikost x množství): M12 x P1,75 x 32mm Úhel indexování stolu: 1 stupeň Rychlost indexování stolu: 1,5 s/90°, 1,3°N Síla Spindle S7 sec./180°N ID ložiska: Ø70mm Maximální kroutící moment vřetena: 105/1000 minˉ1 Nm Síla upnutí nástroje: 8,2 kN Orientace vřetena: Standardní (elektrické) Foukání vřetena: Standardní rychlost posuvu Sdružené řezání (X/Y/Z): 1~15000 mm/min. Automatický výměník nástrojů Typ stahovacího čepu: JIS B 6339 vytahovací čep 40P Uložení nářadí: 30 ks Způsob výběru nástroje: Adresuje kód a náhodný výběr obousměrné otáčení zásobníku. (T4) Doba výměny nástroje (nástroj na nástroj): 1,5 s (méně než 6 kg), 2,0 s (více než 6 kg) Doba výměny nástroje (od třísky na třísku): 3,2 s Rozteč nástroje: 95,25 mm Automatický měnič palet Počet palet: 2 Systém výměny palet: Metoda na otočném stole Doba výměny palety: 9,0 s Doba výměny palety: 8,5 s Síla upnutí palety: 41,5 kN Hmotnost palety/kus: 40 kg Velikost palety: 300 x 300 mm Maximální hmotnost zatížení: 200 kg Motory Motor vřetena: Alpha T8/1500 AC 11,0/7,5 kW (30 min./nepřetržitá rychlost) Posuvové motory: X2W model Y2W/3xi0α: model AC4 α0: α 22/2000 s brzdou AC 4,4kW Osa Z: model α 22/3000 AC 4,4kW Hydraulický motor: AC 1,5kW Mazací motor: AC 0,02kW Motor chladicí kapaliny: AC 0,75kW Požadovaný výkon Kapacita Celkový elektrický výkon: 30,5KVA Kapacita vzduchu: 30,5KVA 0MP L/min Kapacita hydraulické nádrže: 15L Kapacita mazací nádrže: 2,7L Kapacita nádrže chladicí kapaliny: 200L Standardní příslušenství Kryt krytu nástroje (s horním krytem) Průtok třísek Synchronizovaný kohout Chladič vřetenového oleje Ochrana proti přetížení vřetena Zařízení prevence rozhraní osy posuvu Pracovní světlo (zářivkové světlo) Počítadlo M kódů (9 druhů) Rozhraní pro chladící vřeteno Swarbe nebo Ruční Spinist
