Index G200

FOTOGALERIE

Index - G200DE-TUR-IND-2002-00004

Prodáno

Máte další otázky? Kontaktujte nás!

Petr Strýček

+420 737 021 218

p.strycek@gindumac.com

Kontaktujte na WhatsApp

Zobrazit v původním jazyce

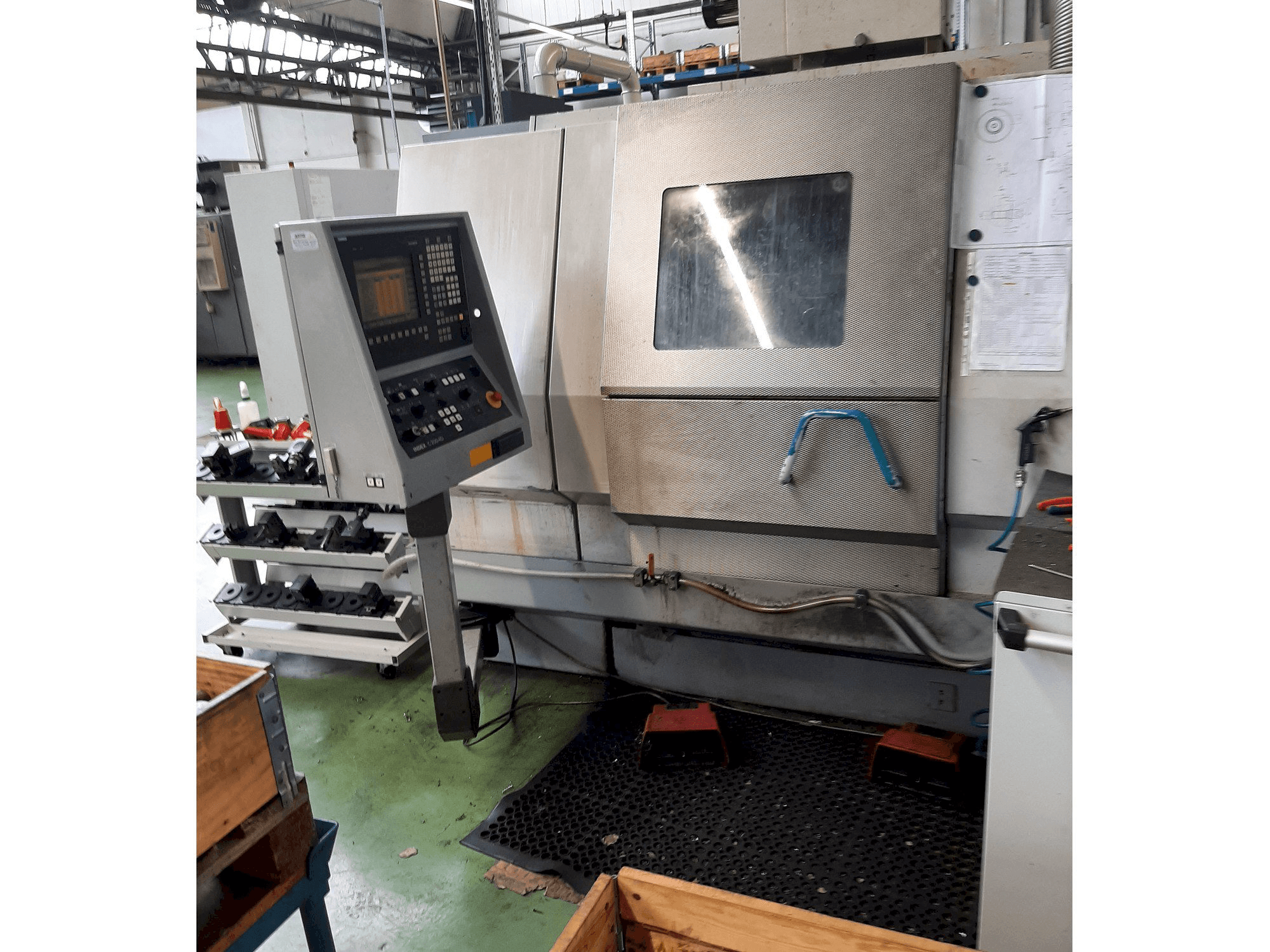

Tento soustruh Index G200 byl vyroben v roce 2002 v Německu. Je vybaven řídicí jednotkou SIEMENS SINUMERIK. Tento stroj vyniká rychlostí vřetena až 5 000 ot / min a průchodem materiálu 60 mm.

Přehled

Výrobce: Index
rok: 2002
MODEL: G200
výrobních hodin: 0
typ aplikace: Otáčení
Země umístění: Německo
Typ stroje: Horizontální soustruh
řídicí jednotka značky: SIEMENS

Technické informace - Index G200

Všeobecné údaje

Hmotnost stroje: 4800 KG

Řídící jednotka

Model: SINUMERIK
Výrobce: SIEMENS

Hlavní jednotka

Rozsah otáček vřetena: 5000 1/MIN
Výkon motoru vřetena: 100/40 % ED KW 20/29
Zúžení nástroje: D60
Mrtvice: 20 mm

Pojezdy os

Osa X Napájecí síla: 5000 n
Osa X Rapid Traverse: 20 m/min

Média

Hlavní elektronické připojení: 400 v 50 hz
Spotřeba energie: 41 kw
Vnitřní chlazení: Ano

Dodatečné informace

Další vybavení

Podavač tyčí není součástí dodávky
Rozsah dodávky zahrnuje obráběcí stroj společně s dopravníkem třísek, vysokotlakým chladicím systémem, filtračním systémem (rouno) a dopravníkem dílů.
Namontované držáky nástrojů zůstávají na svém místě

Výhody stroje

Kvalitativní výhody stroje

Pracovní zdvih protivřetena 445 mm; rychlost rychlého posuvu 22. 5 m / min
Posuv poháněný ve směru z pomocí střídavého motoru a kuličkového šroubu d = 32 mm, pohon os zajištěný přetížitelnou spojkou.
V pracovní poloze je saně u střídavého motoru proti dorazu
Měřicí systém ve skleněné stupnici v ose z
Výkon na protivřetenu: výkon při 100/40% ed 13/22 kw; točivý moment 61/105 nm
Křížové saně 1 - x / z, s vnitřním přívodem chladicí kapaliny a uzavíracím ventilem
Uzavírací ventil, otočný přes střídavý motor, kuličkové šrouby d = 32 mm,
Pohon os zajištěný spojkami proti přetížení, kompenzace hmotnosti v ose x
Měřicí systém snímač osy skla ve směru osy x skleněná stupnice
Hlava věže se 14 stanicemi na křížovém suportu 1; montážní otvory pro stopku válce din 69880 - 25x48 mm, umístěné čelním ozubeným kolem, hydraulicky zajištěné

Výhody technického stroje

Osa x / z pracovní zdvih 120/400 mm; pracovní zdvih 105/400 mm
Hmotnost skříně 440 kg
Hlava vřetena vstupná 140 mm, vnitřní průměr 85 mm
Průchod materiálu max. Mm 60; průměr předního ložiska 100 mm; nastavitelný třífázový pohon
Motor s dutou hřídelí: točivý moment nm 95/140
Zarovnání a spínací zařízení hlavního vřetena d42 / d60 / d65, odstupňování 2,5 stupně pomocí indexovacího kotouče
Dutý upínací válec d60 / 20 pro kleštinu a upínání na hlavním vřetenu, hydraulicky ovládaný, včetně sledování konce upínacího zdvihu
Pevnost v tlaku - tlak (57 cm2) max. 45 kn
1-upínací tlakové zařízení pro upínání válce - na hlavním vřetenu, rozsah nastavení 10 až 80 barů, nastaveno na nastavenou na maximální povolenou upínací pracovní sílu upínacího média nebo tlakové trubky
Protivřeteno d60; vstup vřetena je 140 mm, vnitřní průměr 85 mm

*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
