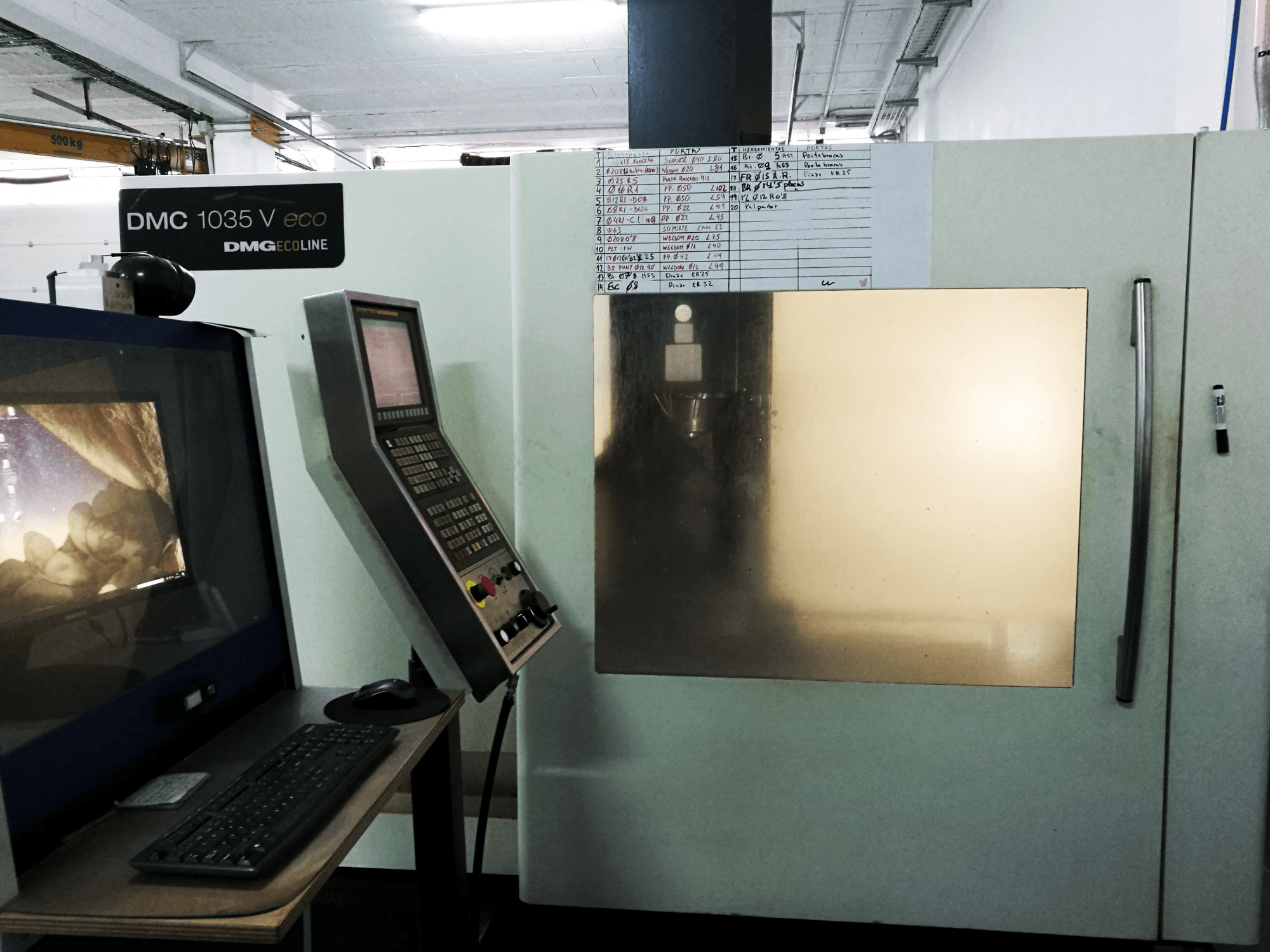

DMG MORI - DMC 1035 V ecoES-MIL-DMG-2008-00001

Všeobecné údaje

• Šířka: 2607 mm
• Hloubka měření: 2198 mm
• Výška měření: 2650 mm
• Hmotnost stroje: 3600 kg

Řídící jednotka

• Výrobce: FANUC
• Model: 0i-MC

Hlavní jednotka

• Rozsah otáček vřetena: 10000 1/min
• Výkon motoru vřetena: 9 kW
• Zúžení nástroje: SK 40

Pojezdy os

• Osa X Pojezdy os: 1035 mm
• Osa X Pracovní podávání: 20000 mm/min
• Osa X Napájecí síla: 5000 N
• Osa X Rapid Traverse: 30000 mm/min
• Osy Y Pojezdy os: 550 mm
• Osy Y Pracovní podávání: 20000 mm/min
• Osy Y Napájecí síla: 5000 N
• Osy Y Rapid Traverse: 30000 mm/min
• Osa Z Pojezdy os: 550 mm
• Osa Z Pracovní podávání: 20000 mm/min
• Osa Z Napájecí síla: 2000 N
• Osa Z Rapid Traverse: 30000 mm/min

Obrobek

• Obrobek Z: 720 mm
• Hmotnost obrobku: 600 kg

Stůl

• Vnější délka: 1200 mm
• Vnější šířka: 600 mm
• Počet tslots: 5
• Vzdálenost mezi: 100 mm
• Maximální vzdálenost mezi svislým vřetenem a stolem: 720 mm

Nástroje

• Sloty v úložišti: 20
• Maximální hmotnost: 6 kg
• Maximální průměr nástroje: 30 mm
• Maximální délka nástroje: 300 mm

Média

• Hlavní elektronické připojení: 400 V
• Spotřeba energie: 17 kVA
• Tlak vzduchu: 8 bar
• Mazací nádrž: 120 L
• Dopravník třísek: Ano
• Chladící tlak: 3.7 bar
